現代フォーミュラカーのダウンフォースについて①

フォーミュラカーの空力 ── GTカーとの根本的な違い

GTカーや市販車の空力開発では、車体全体を覆うボディワークを使って空気を整流し、 抗力を減らしながらダウンフォースを得ることが基本戦略です。 しかしフォーミュラカーの空力原理は、これとは大きく異なります。

フォーミュラカーの最大の特徴はタイヤがむき出しであることです。 回転する露出タイヤは巨大な空気抵抗源であると同時に、 その後方に発生するタイヤウェイク（乱気流）が下流の空力デバイスに深刻な影響を及ぼします。 このタイヤウェイクにどう対処するかが、フォーミュラカー空力開発の最大のテーマです。

フォーミュラカーのダウンフォース発生源は、大きく3つに分けて考えることができます。 フロントウイング、アンダーフロア（ディフューザーを含む）、 そしてリアウイングです。 それぞれが異なる物理原理と制約条件を持ち、 全体としての空力バランスを形成しています。

フロントウイング ── 最も効率の高い空力デバイス

フロントウイングは、フォーミュラカーの中で最も効率の高いダウンフォース生成デバイスです。 その理由は大きく2つあります。

まず、フロントウイングは地面に非常に近い位置に設置されています。 翼が地面に近づくと、翼と地面の間の流路が狭まり、流速が増加して圧力がさらに低下する ——いわゆる地面効果（Ground Effect）が発生します。 この効果によって、同じ翼型でも自由空間に置いた場合よりもはるかに大きなダウンフォースを生み出します。

次に、近年のレギュレーションではマルチエレメント化が認められていることです。 複数の翼素（エレメント）を組み合わせることで、 単一翼では剥離してしまうような高キャンバー（翼のそり）でも流れを維持でき、 非常に大きなダウンフォースを発生させることが可能になります。 結果として、フロントダウンフォースのほとんどをフロントウイングが担っています。

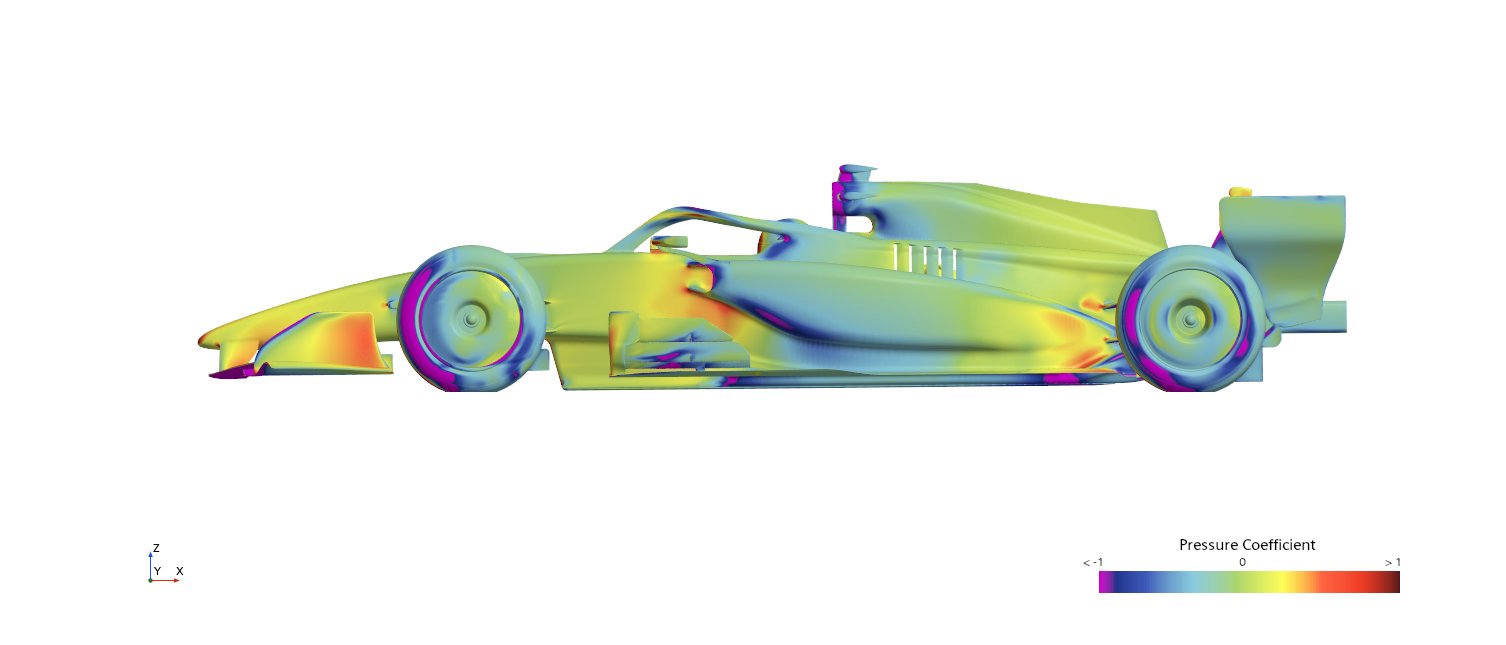

側面のCp分布を見ると、フロントウイング周辺に深い紫色（強い負圧）が現れており、 フロントウイングのサクションサイドで流れが大きく加速していることがわかります。

アンダーフロア ── 車体全体を吸い付ける地面効果

アンダーフロアとは、車体底面からディフューザーまでを含む広い領域を指します。 地面と車体底面の間を流れる空気がベンチュリー効果によって加速され、 底面全体に大きな負圧を発生させることで、車全体を地面に吸い付けます。

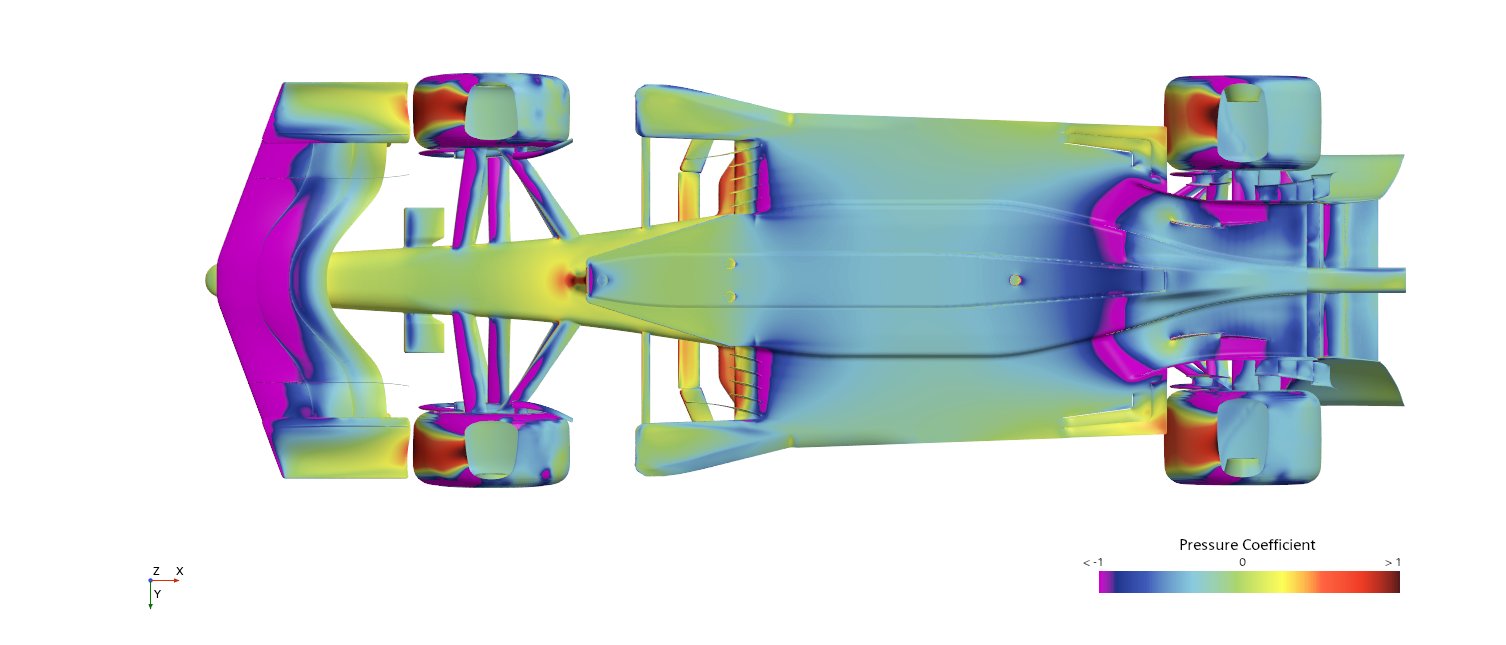

下面のCp分布を見ると、アンダーフロアの大部分が青〜紫色で覆われています。 これは大気圧よりも低い圧力——つまり負圧——が底面に作用していることを意味します。 車体の上面が大気圧に近いのに対して、下面にこれだけの負圧が広がっているということは、 上下の圧力差によって大気圧が車を地面に向かって押さえつけている状態です。

しかしアンダーフロアには構造的な課題があります。 フロアの入口はフロントタイヤよりも後方に位置するため、 フロントタイヤが生み出すタイヤウェイク（乱気流）を吸い込んでしまいます。 タイヤウェイクは速度が低く運動エネルギーを失った低エネルギー流であり、 この流れがフロアに入り込むと、ベンチュリー効果に必要な流速を維持できず、 ダウンフォースの発生効率が大きく低下します。

リアウイング ── 効率とドラッグのトレードオフ

リアウイングは3つのダウンフォース源の中で、実は最も効率が悪いデバイスです。 その理由は形状と設置条件にあります。

リアウイングは地面から離れた高い位置に設置されるため、 フロントウイングやアンダーフロアのような地面効果の恩恵を受けられません。 さらに、スパン（翼幅）がレギュレーションで制限されているのに対してコード長（翼弦長）が長い、 いわゆる短スパン・長コードの短長方形翼です。 この形状はアスペクト比（スパン/コード）が低く、 翼端渦による誘導抗力が大きくなるため、他の空力デバイスに比べて ドラッグペナルティが著しく大きくなります。

このため、ストレートでの最高速度はリアウイングの空力効率に直結します。 F1をはじめとするフォーミュラカーでは、サーキットの特性——高速コースか低速テクニカルコースか——に 合わせてリアウイングのスペックを変更します。 モンツァのような高速サーキットではローダウンフォース仕様、 モナコのような低速コースではハイダウンフォース仕様を選択し、 前後の空力バランスはフロントウイング側のフラップ角で調整するのが一般的です。

リアウイングの効率と設計についてのより詳しい解説は、 過去の記事「良いウイングと悪いウイングの違い」もご参照ください。

各コンポーネントの寄与 ── 数値で見る内訳

CFD解析では、車体を構成する各パーツに作用する空気力を個別に集計できます。 以下の円グラフは、ダウンフォース（Cz）とドラッグ（Cx）それぞれについて、 各コンポーネントが全体に占める割合を示しています。

ダウンフォースの内訳を見ると、フロントウイングが全体の約42%を占め、 単一デバイスとして最大のDF源であることがわかります。 続いてアンダーフロア（ディフューザー含む）が約28%、リアウイングが約19%です。 この3つで全体の約89%を占めており、フォーミュラカーの空力がこの3つのデバイスを中心に 構成されていることが数値からも裏付けられます。

一方、ドラッグの内訳ではタイヤ4本で全体の約55%を占めています。 露出タイヤがいかに大きな空気抵抗源であるかが一目瞭然です。 フロントウイングやリアウイングの抗力はそれぞれ10%前後であり、 ダウンフォースを生み出すデバイスよりも、タイヤという「非空力部品」が ドラッグの半分以上を支配しているのがフォーミュラカーの実態です。

まとめ ── オープンホイールという制約

フォーミュラカーの空力が特殊である最大の理由は、タイヤが露出していることに尽きます。 フロントウイングは地面効果とマルチエレメント化によって高い効率を実現していますが、 その直後にある露出タイヤが巨大なウェイクを生み出します。 アンダーフロアは車全体を吸い付ける強力なデバイスですが、 タイヤウェイクという低エネルギー流に常にさらされています。 リアウイングは効率面で不利ながらも、前後バランスの調整弁として不可欠な役割を担っています。

GTカーや市販車ではボディワークがタイヤを覆い隠してくれるため、 タイヤウェイクの問題はフォーミュラカーほど深刻ではありません。 この「タイヤがむき出し」という一見シンプルな違いが、 空力設計の哲学そのものを根本から変えてしまうのです。
