カーボンファイバーの「織り方」とは
CFRP（Carbon Fiber Reinforced Plastics）に使用されるカーボンクロスは、 数千本の炭素繊維を束ねた「トウ」を縦糸と横糸として織り上げたものです。 この織り方のパターンによって、外観・強度・成形のしやすさが大きく変わります。
代表的な織り方は「平織り（プレーン）」と「綾織り（ツイル）」の2種類。 それぞれに明確な長所と短所があり、用途や設計意図に応じて使い分けることが重要です。
織り方の構造を比較する
平織り
PLAIN WEAVE
綾織り
TWILL WEAVE (2/2)
平織り（プレーン）の構造
平織りは、縦糸と横糸が1本ずつ交互に交差する最もシンプルな織り構造です。 チェッカーボード状の均一なパターンが特徴で、織り目が細かく、両方向の強度バランスが良好です。

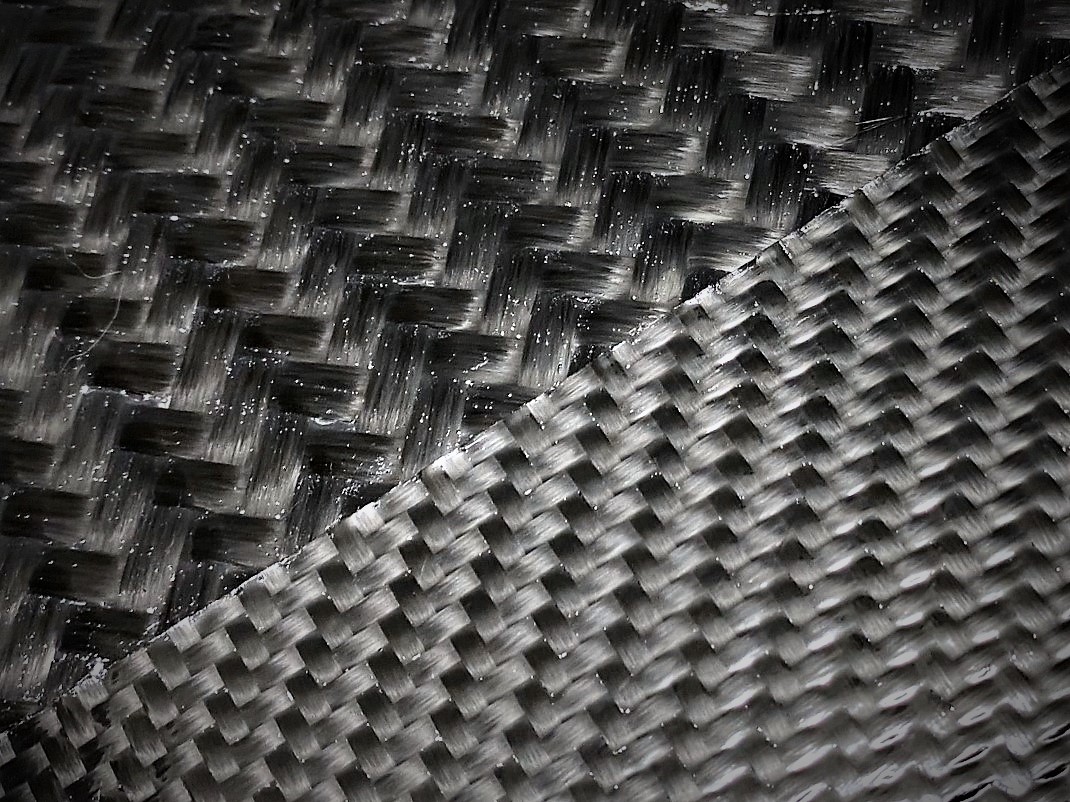

綾織り（ツイル）の構造
綾織りは、縦糸が2本以上の横糸をまたいでから交差する構造です。 一般的なカーボンクロスでは「2/2ツイル」（2本越え・2本潜り）が広く使われ、 織り目が斜めに走る独特の「ヘリンボーン」模様を生み出します。
性能比較
| 項目 | 平織り（プレーン） | 綾織り（ツイル） |
|---|---|---|
| 外観 | 均一なチェッカーパターン。端正で機能的な印象 | 斜めに流れる織り目。高級感のある意匠性 |
| 強度バランス | 縦横方向の強度が均等。安定した特性 | やや異方性があるが、実用上は十分な強度 |
| 成形性 | 織り目が硬く、複雑な曲面への追従がやや困難 | クロスがしなやかで、三次元曲面に馴染みやすい |
| クロスの厚み | 交差が多く、やや厚い傾向 | 交差が少なく、薄く仕上がりやすい |
| 用途の傾向 | 構造部材・板材・フラットパーツ | 外装・意匠パーツ・複雑形状の成形 |
CFRP設計における選択基準
意匠性が求められる場合 → 綾織り
外装パーツやボンネット、ルーフなど「見える」部分には綾織りが選ばれることが多いです。 斜めに走る織り目が光の反射で表情を変え、カーボンらしい高級感を演出します。 自動車やモータースポーツの世界では、綾織りカーボンが「高級」の代名詞になっています。
構造強度が優先される場合 → 平織り
内部構造や見えない補強材、フラットな板材には平織りが適しています。 縦横方向の強度バランスが均等で、荷重の方向が複雑な構造部材に向いています。 また、織り目が密なぶん、樹脂含浸率のコントロールがしやすいという利点もあります。
成形性で選ぶ場合 → 綾織り有利
三次元曲面への追従性は綾織りが優れています。 交差点が少ないぶんクロスにしなやかさがあり、ダブルカーブ（複合曲面）のある フェンダーやエアロパーツの成形では、綾織りの方がシワが出にくく作業性が良好です。
SYNSETECHのCFRP設計では、パーツの用途・荷重条件・外観要件に応じて 綾織り・平織り・さらにUD（一方向材）を組み合わせた最適な積層設計を行います。 CFD流体解析で導いた空力荷重を起点に、繊維配向と織り方を選定するアプローチにより、 機能と美しさを両立するCFRPパーツを設計します。
まとめ
綾織りと平織りはどちらが「優れている」というものではなく、 設計意図と使用環境に応じて使い分けるものです。 見た目の好みだけでなく、成形性・強度特性・積層との相性を考慮して選択することが、 良いCFRP設計の第一歩と言えるでしょう。
