スワンネックウイング vs コンベンショナルウイング

ステー方式の違い

GTウイングのステー（支柱）には大きく2つの取付方式があります。 コンベンショナル（従来型）はウイング翼面の下側——つまりサクションサイド（負圧面）——にステーが取り付けられます。 一方、スワンネックはステーが上側から回り込んでプレッシャーサイド（正圧面）に接合される構造です。

両者の根本的な違いは、ステーとの接合部がウイングのどちら側に来るかです。 ウイングがダウンフォースを生み出すメカニズムにおいて最も重要なのはサクションサイド（下面）の流れです。 ここでの流速が高く、圧力が低いほど、大きなダウンフォースが発生します。 この繊細なサクションサイドにステーが干渉するかどうかが、性能差の核心です。

今回、シンプルなリアウイングのCFDモデルを2種類作成し、ステー方式だけを変えた比較解析を行いました。 圧力係数（Cp）とスキンフリクション（壁面せん断応力）の可視化から、何が起きているかを読み解きます。

圧力係数（Cp）の読み方

CFD解析結果の画像に表示されている色は圧力係数（Cp: Pressure Coefficient）を示しています。 Cpは自由流の動圧で無次元化した圧力で、翼面のどこに圧力が高い・低い領域があるかを直感的に読み取れます。

Cp分布の比較 ── ステー方式による差

スワンネック ── サクションサイド / プレッシャーサイド

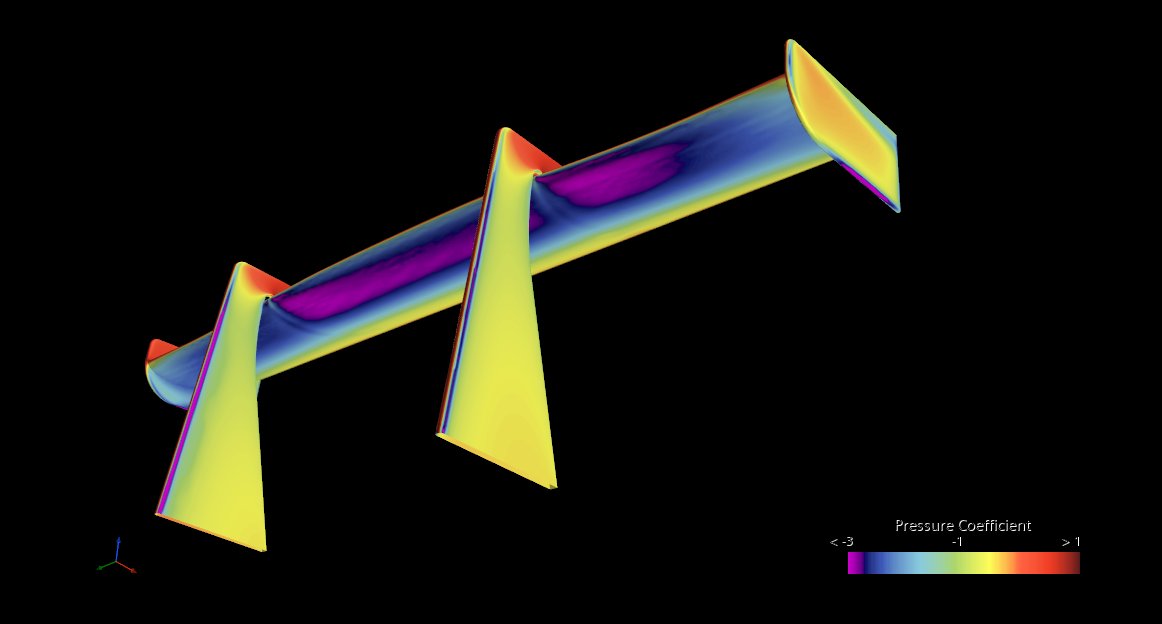

スワンネック方式では、ステーがプレッシャーサイド（上面）に接合されています。 サクションサイド（下面）を見ると、翼面全体にわたって深い紫色が広がっており、 Cp値が−3に近い強い負圧が翼幅方向に均一に分布していることがわかります。 ステーによる干渉がないため、サクションサイドの流れが乱されることなく、 翼型が本来持つ空力性能を十分に発揮できている状態です。

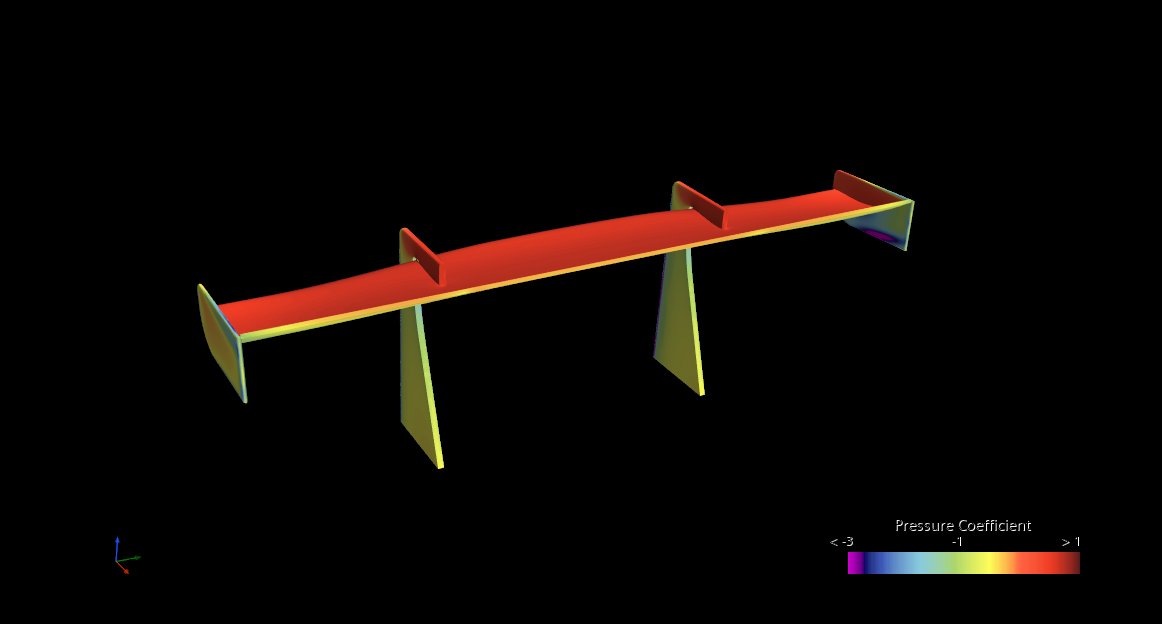

一方、プレッシャーサイド（上面）はほぼ全面が赤く、Cpが正の値を示しています。 ステーの接合部は上面にありますが、もともと流速が低く圧力が高い領域なので、 ステーの存在による悪影響は比較的小さく抑えられます。

コンベンショナル ── サクションサイド / プレッシャーサイド

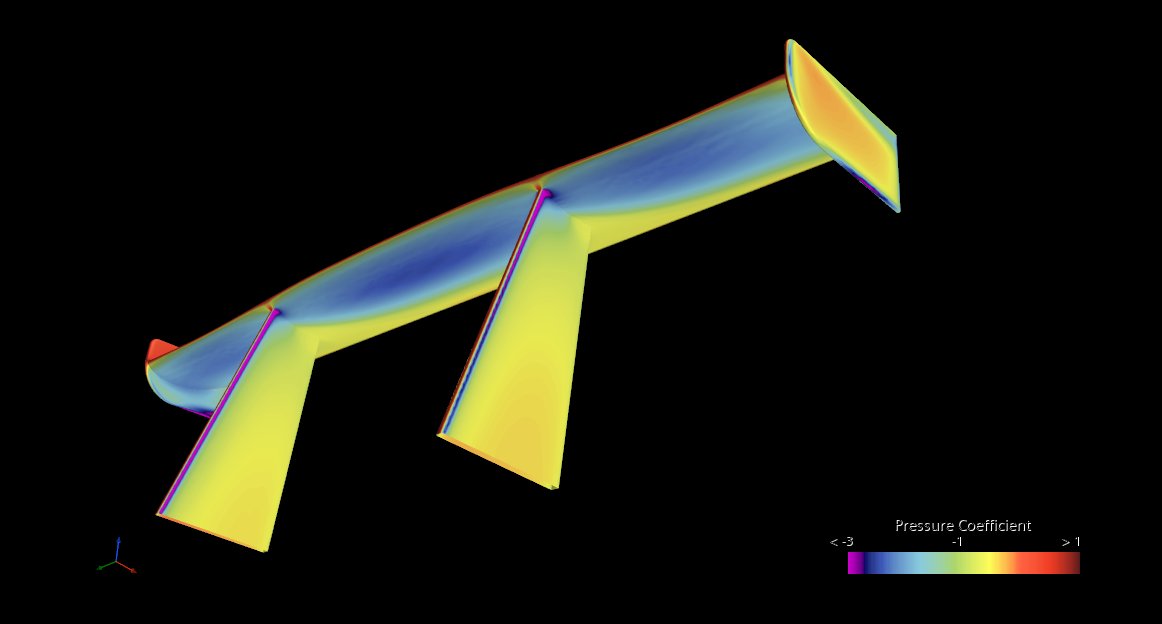

コンベンショナル方式では、ステーがサクションサイド（下面）に直接接合されています。 サクションサイドのCp分布を見ると、スワンネックと比べて紫が薄く、全体的に青にとどまっていることがわかります。 特にステー接合部の周辺でCpの負圧が弱まっており、ダウンフォースの源である負圧領域が損なわれています。

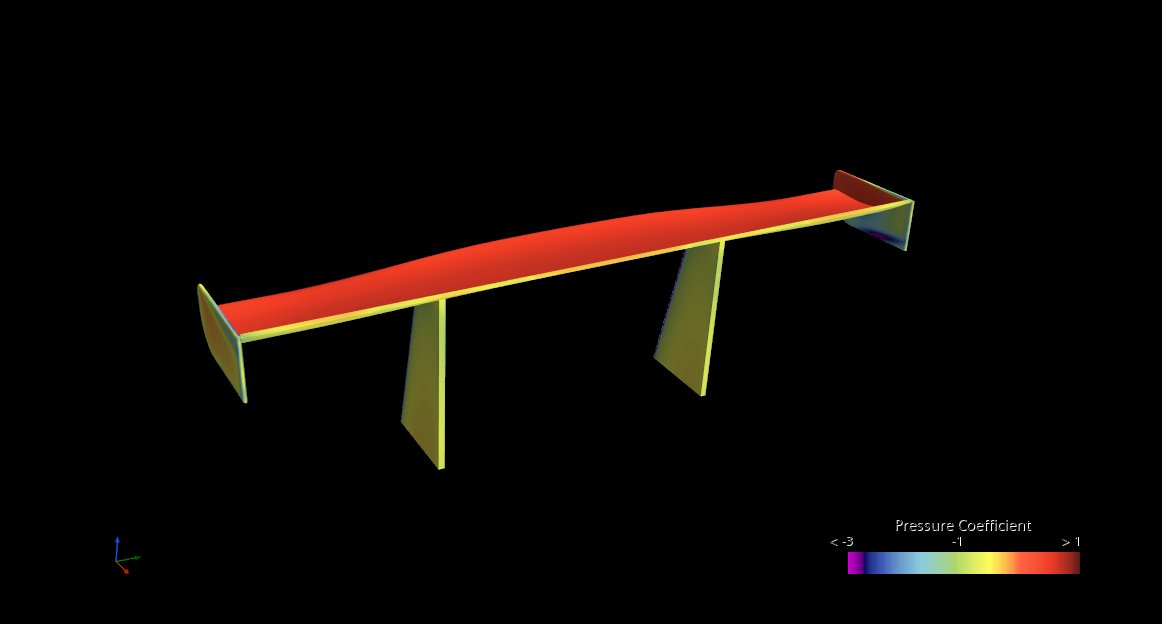

プレッシャーサイド（上面）は、ステーの干渉がないため、スワンネックとほぼ同様の赤い分布になっています。 つまり差が出るのは純粋にサクションサイドの性能であり、ステー接合位置の影響が如実に表れています。

なぜステー接合部で性能が落ちるのか

ステーと翼面が交差する接合部は、いわばT字型の交差領域です。 この形状は流体力学的に境界層が発達しやすい構造として知られています。

主流の方向に対して垂直にステーが立つと、ステー前方で馬蹄渦（Horseshoe Vortex）が形成されます。 この渦構造が翼面の境界層を厚くし、局所的な流れの減速と圧力上昇を引き起こします。 その結果、ステー後方には低エネルギーの後流域（Wake）が発生し、 その領域では翼面に沿った流れが維持できなくなり、サクションが低下します。

さらに、この低エネルギー域は下流に向かって広がる傾向があり、 翼後縁に近づくほど影響範囲が拡大します。 ウイングの性能は翼面全体の圧力差の積分で決まるため、 サクションサイドに大きな低エネルギー域があることは、 ダウンフォースの直接的な損失を意味します。

車体を含めた全体像

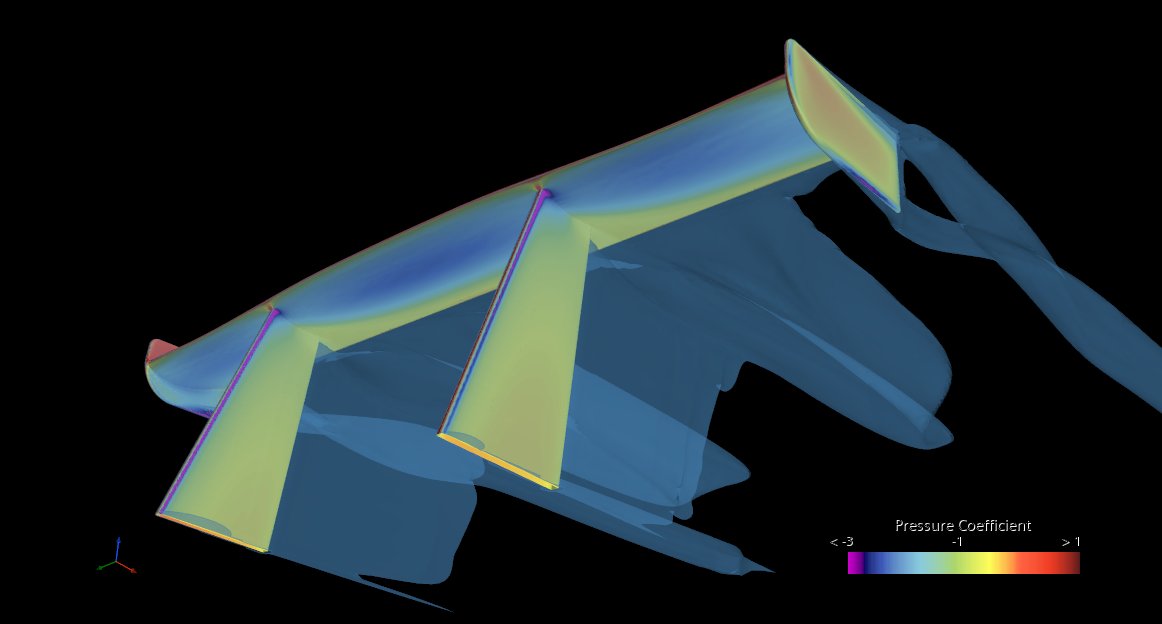

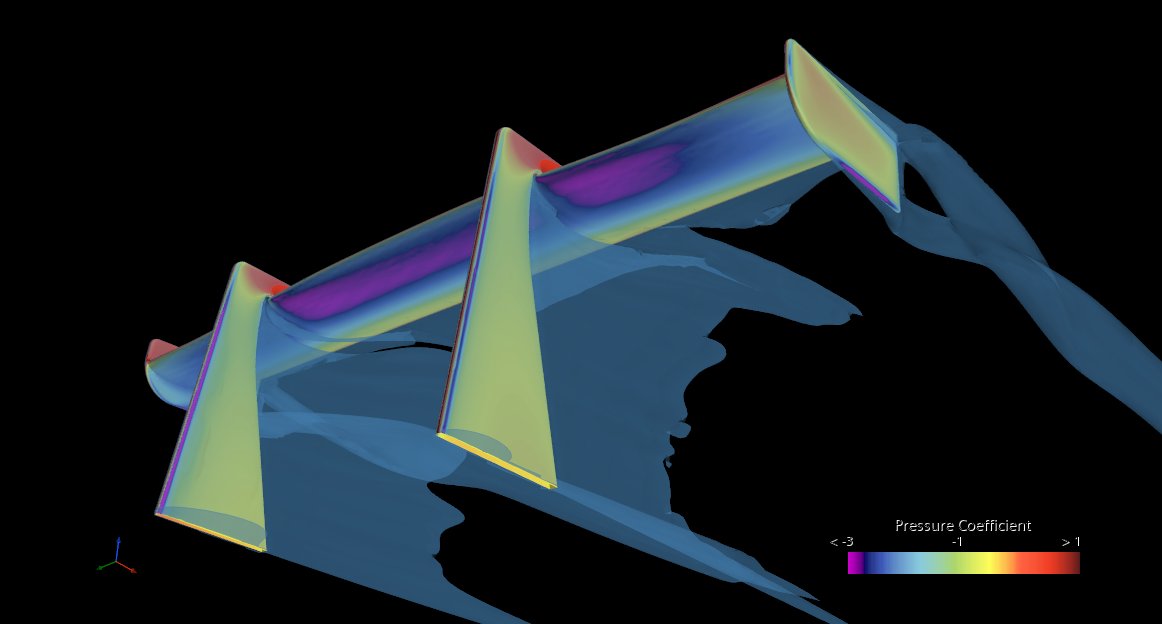

車体を含めた全体ビューで比較すると、スワンネック方式のサクションサイドでは紫色の強い負圧域が明確に見えるのに対し、 コンベンショナル方式ではサクションサイドの色が全体的に浅く、 ステー接合部を起点とした性能低下が翼幅方向にも広がっていることが確認できます。

スキンフリクション ── 剥離の発達を読む

圧力係数（Cp）に加えて、スキンフリクション（壁面せん断応力）を可視化することで、 翼面上の流れの状態をさらに詳しく把握できます。 スキンフリクションは壁面における流体の速度勾配に比例し、 流れが壁面に沿ってスムーズに流れている場所では値が高く（暖色系）、 流れが減速・剥離している場所では値が低く（寒色系）なります。

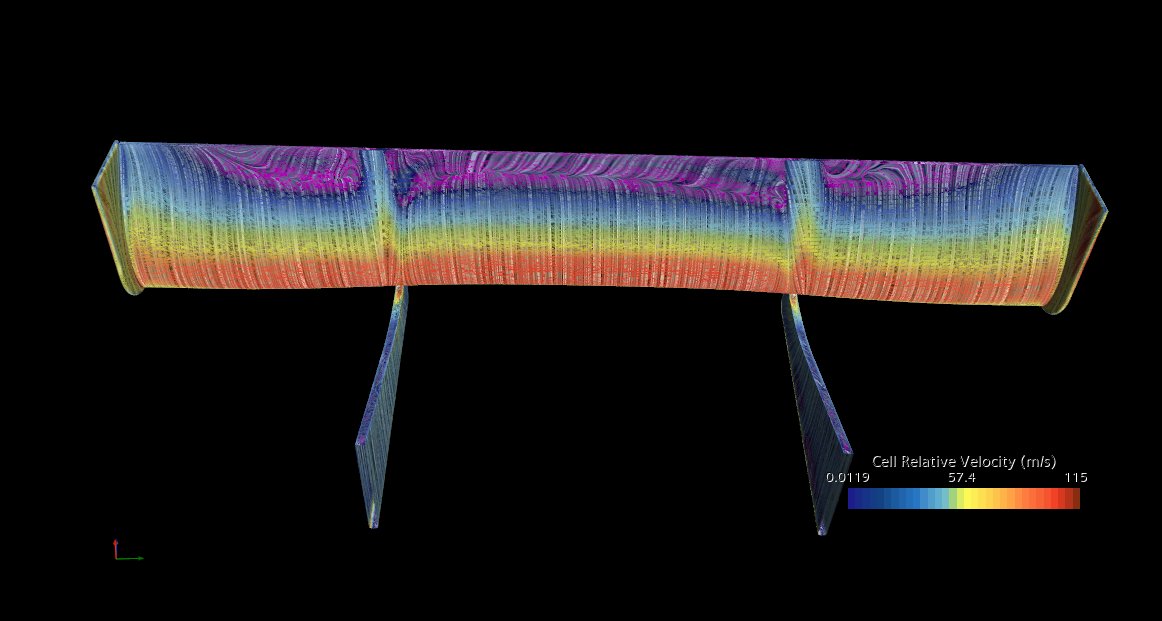

スワンネック方式のスキンフリクション分布を見ると、 翼面上半分（前縁寄り）では赤〜黄色の高い壁面速度が維持されており、 流れが翼面にしっかり付着していることがわかります。 後縁に向かって自然に速度が下がる（青〜紫）遷移は見られますが、 これは翼型本来の圧力回復過程であり、スパン方向にわたって概ね均一です。

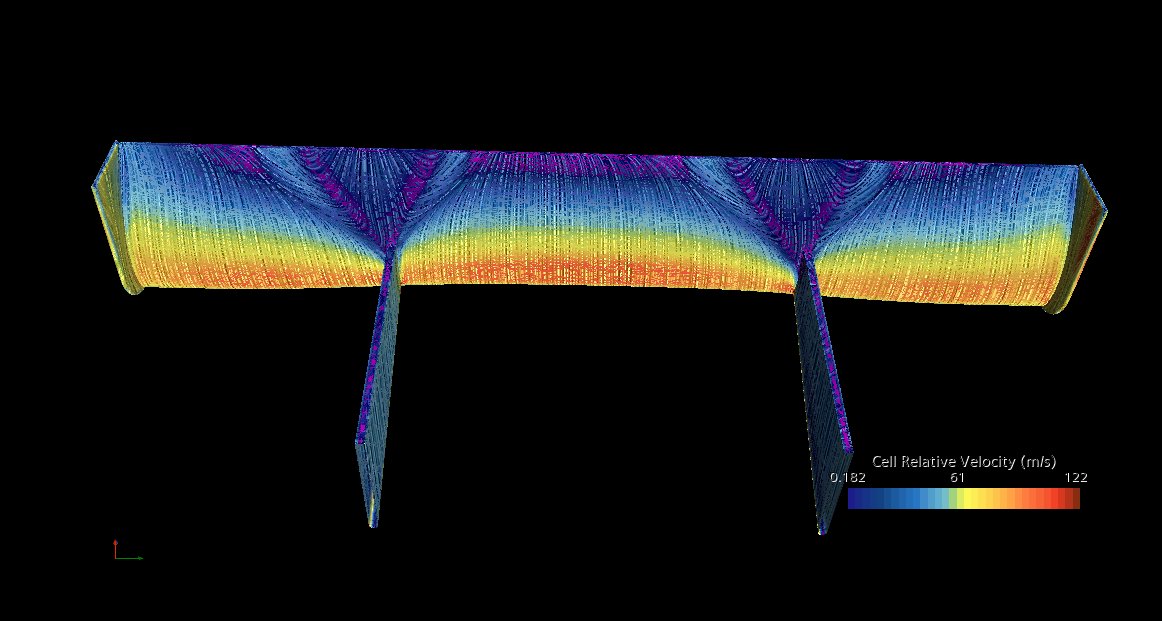

一方、コンベンショナル方式では、ステー接合部の後方から紫色の低速域が扇状に広がっているのが明確に見えます。 これはステーによって発達した境界層が下流に向かって拡大し、 翼面後半で大規模な流れの減速——あるいは剥離に近い状態——が発生していることを示しています。 ステーが3本あるこのモデルでは、3か所のステーそれぞれから低エネルギー域が広がり、 それらが互いに干渉してサクションサイド全体の性能を劣化させています。

まとめ

スワンネック方式は、ステーの接合部をプレッシャーサイド（上面）に移すことで、 サクションサイド（下面）の流れを守る設計思想です。 今回のCFD解析では、以下の点が確認されました。

Cp分布においてスワンネックのサクションサイドはスパン方向に均一な強い負圧を維持するのに対し、 コンベンショナルではステー後方で負圧が弱まっています。 スキンフリクション分布ではコンベンショナルのサクションサイドに大規模な低エネルギー域の拡大が見られ、 ステー接合部を起点とした境界層の発達と流れの減速が顕著です。 プレッシャーサイドへのステー配置は性能への悪影響が限定的であることも確認されました。

GT3やLMDh、スーパーGTなど現代の高性能レーシングカーがスワンネック方式を採用するのは、 このサクションサイドの保護という明確な空力的メリットがあるからです。 コストや構造的な制約を許容できるのであれば、 スワンネックはウイング性能を最大化するための有効な選択肢と言えます。
