ガーニーフラップはどう機能するか？

まずは基礎：翼はなぜ揚力を生むのか

ガーニーフラップの原理を理解するには、まず翼型（エアフォイル）がなぜ揚力を発生させるのかを知る必要があります。 よくある「上面が長いから速くなり、圧力が下がる」という説明はベルヌーイの定理の一部しか捉えていません。 本質的には「循環（Circulation）」という概念がカギになります。

Step 1 — 対称翼と循環

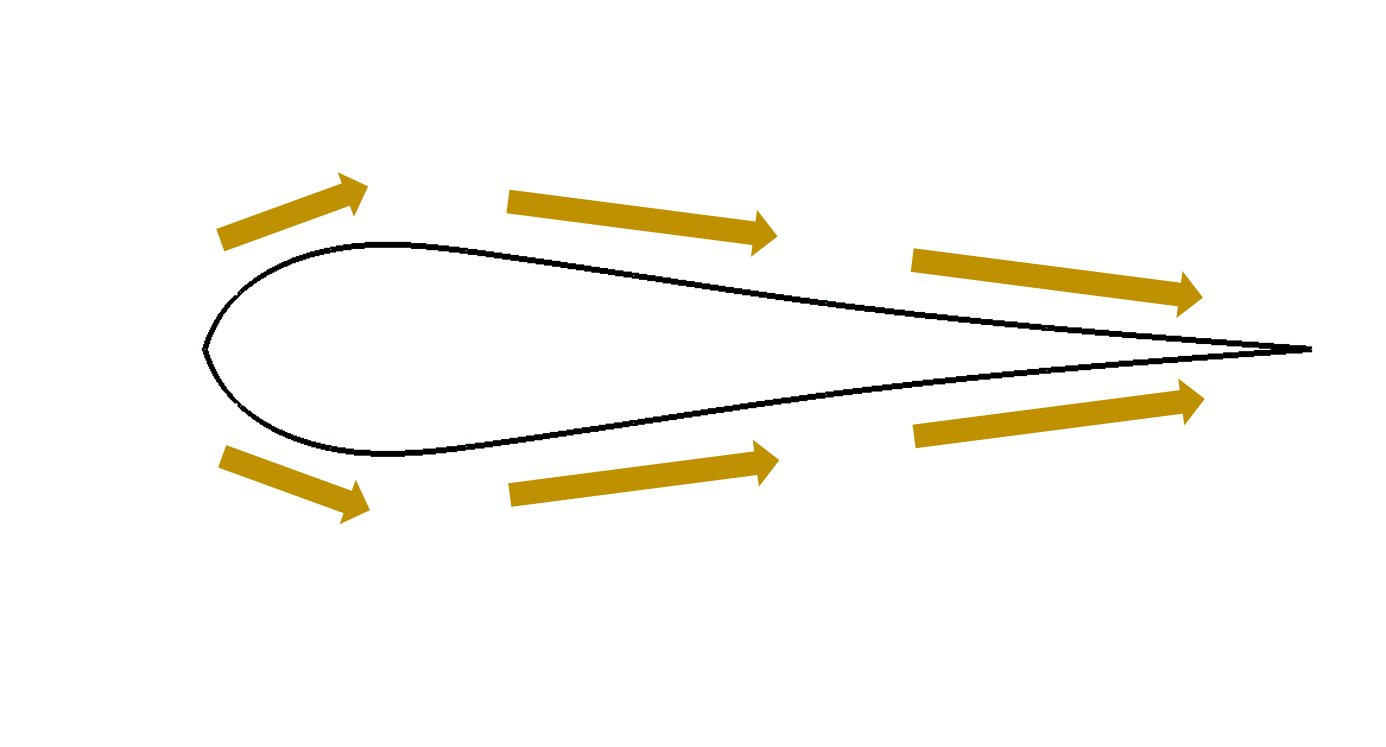

涙滴型の対称翼は、迎角0°では上下面が対称なので揚力はゼロです。 しかし迎角をつけると、後縁から滑らかに流れが剥離する条件（クッタ条件）を満たすために、 翼まわりに循環（Circulation）が発生します。

この循環が上面の流速を増加させ、下面の流速を減少させることで、上面に低圧・下面に高圧が生まれます。 これが揚力の正体です。重要なのは、循環の強さがそのまま揚力の大きさを決めるという点です。

Step 2 — キャンバー（反り）を加える

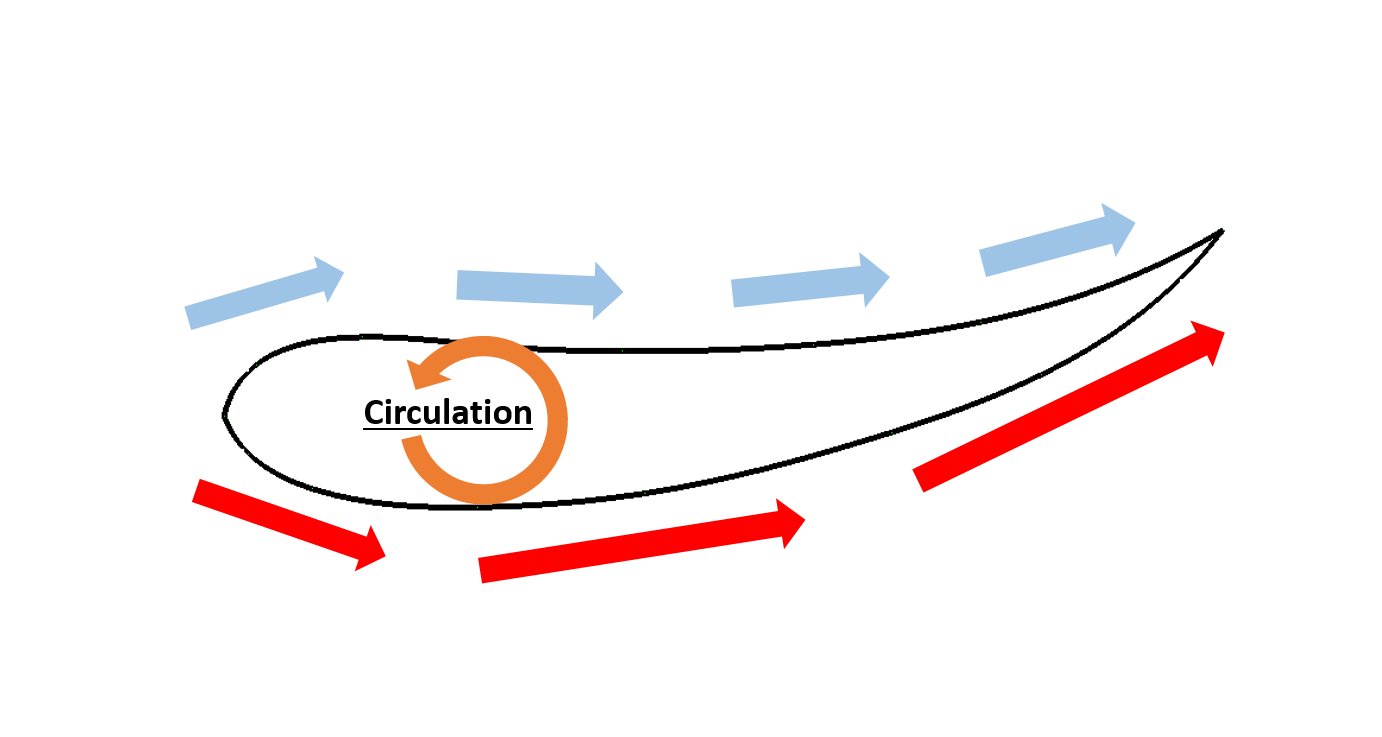

対称翼にキャンバー（翼の反り）を加えると、迎角0°の状態でもクッタ条件を満たすために循環が発生します。 つまりキャンバーは「循環を増やす」装置と考えることができます。

レースカーのリアウイングでは、翼を上下反転させて使い、 上面（車体側）が圧力面、下面（路面側）が吸引面になります。 キャンバーが大きいほどダウンフォースは増えますが、翼型そのものを変更する必要があり、 レース現場での微調整には限界があります。

ガーニーフラップの効果

Step 3 — 後縁に小さな板を立てる

ここでガーニーフラップの出番です。翼の後縁に、翼弦の1〜5%程度の小さな板を圧力面側に垂直に立てるだけ。 たったこれだけの変更で、ダウンフォースが大幅に増加します。

なぜか？ メカニズムは以下の通りです：

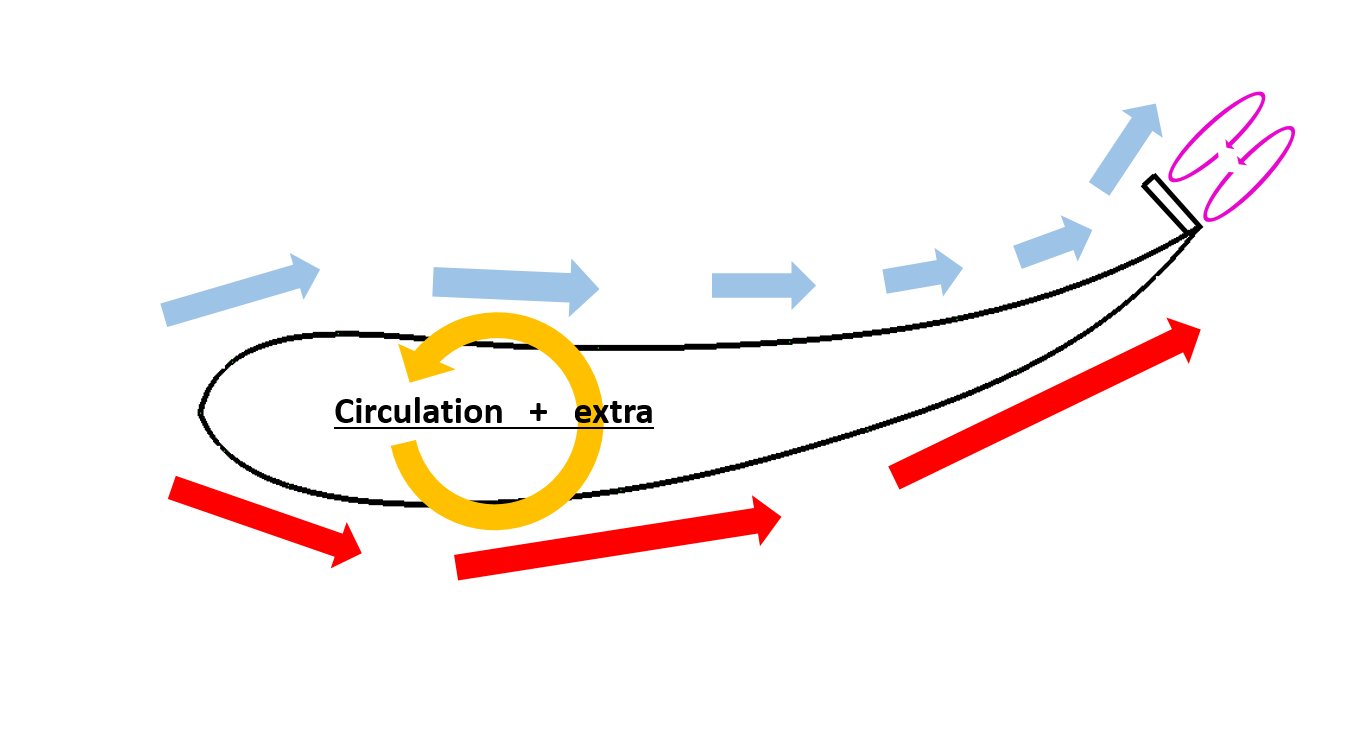

つまりガーニーフラップは、「翼型を変えずにキャンバーを増やしたのと同等の効果」を後付けで実現するデバイスです。 後縁で流れの条件を変えるだけで循環全体に影響を与えるため、 非常に小さな板でありながら大きな空力効果を生み出します。

揚力係数への影響

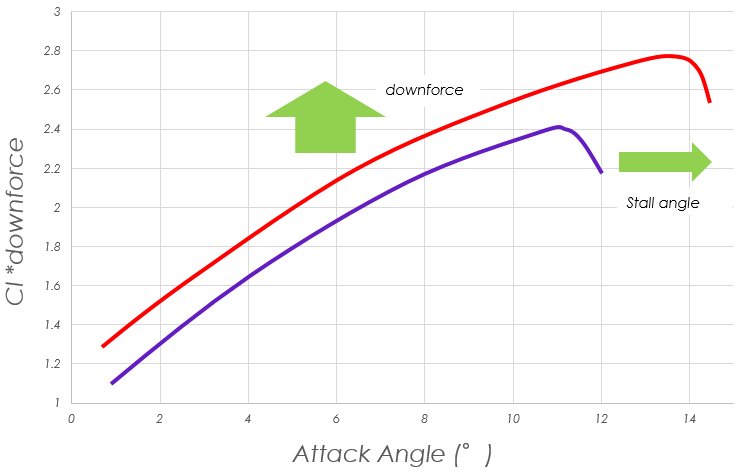

上のグラフは、ガーニーフラップの有無による揚力係数（Cl）の変化を示しています。 赤線（ガーニーフラップ付き）は、紫線（なし）に対して全域でCl値が上方にシフトしていることがわかります。

注目すべきポイントは2つあります：

① 全迎角域でのダウンフォース増加

ガーニーフラップの効果は特定の迎角だけでなく、低迎角から高迎角まで一貫してCl値を押し上げます。 これはキャンバーを増やした場合と同じ傾向であり、循環の増加がグラフ上でも確認できます。

② 失速角付近の挙動

紫線（ガーニーフラップなし）が約11°で失速（Stall）に達しているのに対し、 赤線は同じ領域でもCl値が維持されています。 ただし、ガーニーフラップは抗力（ドラッグ）も増加させるため、 空力効率（L/D比）とのバランスを設計段階で見極める必要があります。

レース現場での活用

ガーニーフラップの最大の利点は「現場での即座な空力調整」が可能なことです。 翼型そのものを変更するには新しいパーツの製作が必要ですが、 ガーニーフラップは数mm〜十数mmのアルミやカーボンの板を後縁に貼るだけ。 フリープラクティスの結果を見て、予選前に高さを変える——といった運用が日常的に行われています。

一方で注意点もあります。ガーニーフラップは循環を増加させると同時に、 後縁に渦を形成するため抗力（ドラッグ）も増加します。 高さが翼弦の2%を超えると抗力増加が顕著になるため、 高すぎるガーニーフラップはトップスピードを犠牲にします。 このトレードオフの最適解は、サーキット特性とマシンのダウンフォース要求に応じて決定されます。

まとめ

ガーニーフラップの原理を一言でまとめると、 「後縁で圧力面の流れをせき止めることで、翼型を変えずに循環を増加させるデバイス」です。

対称翼の循環発生 → キャンバーによる循環増加 → ガーニーフラップによるさらなる循環増加、 という流れで理解すると、この小さな板がなぜ大きな効果を持つのかが見えてきます。 レースエンジニアにとって、ガーニーフラップは最もコストパフォーマンスの高い空力チューニングツールの一つです。
